Sebagai komponen kunci untuk mengurangi ekspansi termal dan kontraksi dan perpindahan getaran pipa,Kompensator Pipadibagi menjadi kategori berdasarkan prinsip kompensasi dan skenario aplikasi. Berbagai jenis desain dirancang di sekitar "mengurangi tegangan pipa" untuk membentuk sistem produk yang cocok untuk berbagai kondisi kerja.
Kompensator aksial adalah kategori paling mendasar. Mereka menyerap perpindahan aksial pipa melalui ekspansi aksial dan kontraksi bellow. Mereka memiliki struktur yang ringkas dan cocok untuk pipa lurus. Jumlah kompensasi dari satu unit dapat mencapai 50-300mm, dan level tekanan mencakup 0,6-4,0mpa. Mereka sering digunakan dalam sistem air pemanas dan pendingin udara. Saat terpasang, mereka perlu dicocokkan dengan tanda kurung panduan untuk mengontrol penyimpangan radial.
Kompensator transversal mencapai kompensasi perpindahan melalui tekukan bellow transversal, yang cocok untuk pipa dengan penyimpangan lateral (seperti tikungan). Ini mengadopsi engsel atau struktur cincin universal, yang dapat menyerap perpindahan lateral 100-500mm, memiliki kemampuan anti-instabilitas yang kuat, banyak digunakan dalam pipa minyak jarak jauh, dan secara efektif dapat menangani penyimpangan pipa yang disebabkan oleh pemukiman dasar.
Kompensator sudut terdiri dari satu atau beberapa bellow. Mereka mengimbangi perpindahan di sudut pipa melalui perpindahan sudut. Mereka sering digunakan dalam tata letak pipa berbentuk L dan berbentuk Z. Sudut kompensasi dapat mencapai ± 15 °. Saat digunakan dengan braket tetap, ia dapat mengurangi konsentrasi tegangan di tikungan pipa. Ini sangat umum dalam proses pipa tanaman kimia.
Kompensator lengan terdiri dari tabung inti dan cangkang luar. Mereka menyerap perpindahan melalui geser aksial. Jumlah kompensasi dapat mencapai lebih dari 1000mm dan cocok untuk pipa berdiameter besar (DN500-DN3000). Namun, pengisi penyegelan perlu dipertahankan secara teratur. Sebagian besar digunakan dalam pipa air dengan kualitas air yang baik dan banyak digunakan dalam pipa kota.

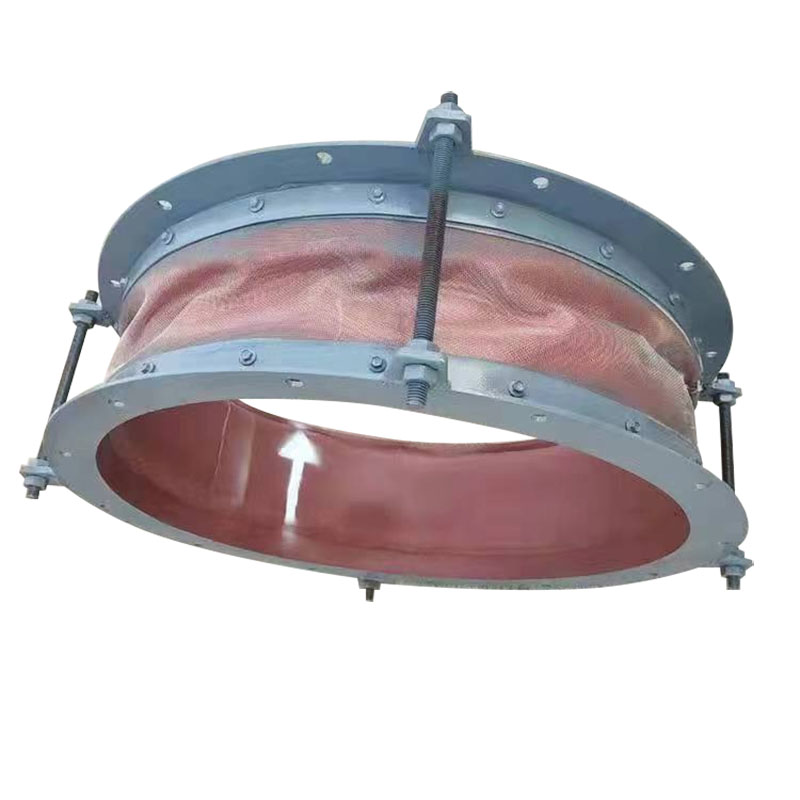

Kompensator non-logam terbuat dari bahan fleksibel seperti kain dan karet. Mereka memiliki rentang resistansi suhu yang luas (-196 ℃ hingga 1200 ℃), dapat menyerap perpindahan multi-dimensi, dan memiliki kinerja guncangan dan pengurangan kebisingan yang baik. Mereka cocok untuk adegan dengan korosi yang kuat dan getaran tinggi seperti bumbu pembangkit listrik dan pipa knalpot kimia, tetapi kapasitas bantalan tekanan rendah (biasanya ≤0.6mpa).
Pemilihan berbagai jenis kompensator perlu dinilai secara komprehensif dalam kombinasi dengan media pipa, tekanan, suhu dan perpindahan. Jenis aksial cocok untuk perpindahan kecil luruspipa,Jenis transversal dan sudut cocok untuk tata letak pipa yang kompleks, tipe lengan cocok untuk skenario perpindahan besar, dan tipe non-logam berfokus pada resistansi korosi dan penyerapan goncangan. Seleksi yang wajar dapat mengurangi tingkat kegagalan sistem pipa dan memperpanjang masa pakai peralatan, yang merupakan bagian penting dari desain rekayasa pipa.
