Dalam sistem perpipaan industri dan bangunan,Kompensator Pipa(juga dikenal sebagai sambungan ekspansi atau kompensator fleksibel) berfungsi sebagai komponen penting yang menyerap gerakan, menghilangkan stres, dan menjaga integritas sistem dalam berbagai kondisi operasional.
Pada awalnya, berikut adalah ringkasan spesifikasi umum untuk kompensator pipa bellow logam bermutu tinggi:
| Parameter | Nilai/Rentang Khas |
|---|---|
| Diameter Nominal (DN) | DN 50 – DN 2400mm |
| Tekanan Nominal | Hingga 2,5 MPa (atau lebih tinggi untuk desain khusus) |
| Suhu Operasional Maksimum | Hingga ~450 °C (atau lebih untuk paduan eksotik) |
| Kapasitas Gerakan | Perpindahan Aksial, Lateral, Sudut (bervariasi per desain) |
| Bahan Bellow | Baja tahan karat (atau paduan suhu tinggi) |
| Akhiri Koneksi | Ujungnya dilas, bergelang, berulir, atau beralur sesuai kebutuhan |
| Desain Hidup / Siklus | Dirancang untuk jumlah siklus kelelahan yang tinggi; diharapkan berpuluh-puluh tahun bila dipilih dengan tepat |
Tabel spesifikasi ini menekankan parameter desain yang penting, yang menggambarkan ketelitian profesional di balik pemilihan produk. Konten berikut ini mengeksplorasi mengapa kompensator penting, bagaimana fungsi dan pemilihannya, serta tren yang muncul yang membentuk masa depan kompensator.

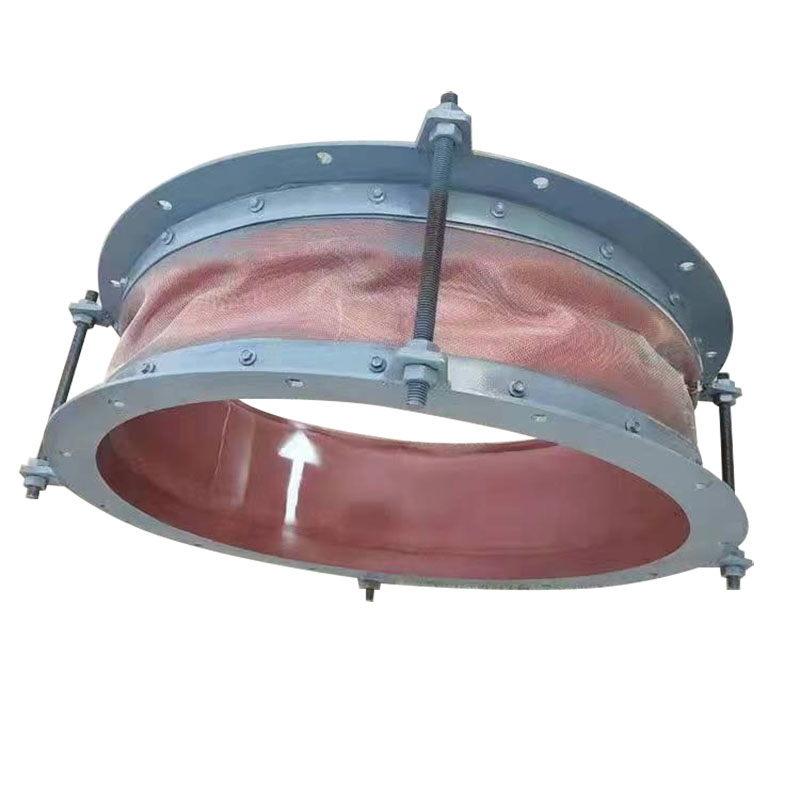

Kompensator pipa adalah perangkat fleksibel yang dipasang di dalam sistem perpipaan untuk menyerap deformasi mekanis akibat ekspansi termal, kontraksi, getaran, fluktuasi tekanan, ketidaksejajaran, penurunan, atau aktivitas seismik. Dalam praktiknya, banyak kompensator dibuat dengan satu atau lebih bellow logam (elemen fleksibel bergelombang) ditambah konektor dan perangkat keras pendukung.
Menyerap Ekspansi/Kontraksi Termal: Mencegah tekanan dan deformasi pipa ketika perubahan suhu menyebabkan ekspansi atau kontraksi.
Isolasi Getaran & Guncangan: Bertindak seperti elemen peredam, mengurangi transmisi getaran atau lonjakan tekanan dari peralatan (pompa, kompresor, dll.) ke dalam sistem perpipaan.
Kompensasi Penjajaran: Memperbaiki offset kecil atau ketidaksejajaran yang timbul selama pemasangan atau karena pergerakan struktur.
Mitigasi Stres: Mengurangi tekanan pada penyangga, flensa, katup, dan peralatan dengan melokalisasi penyerapan gerakan.
Mengakomodasi Pengendapan atau Perpindahan Seismik: Membantu menjaga integritas di bawah pergeseran pondasi atau aksi seismik dengan memungkinkan perpindahan terkendali.
Dengan demikian, kompensator menjadi “penyangga” struktural yang melindungi bagian kaku sistem perpipaan dari kerusakan dan kegagalan dengan melokalisasi fleksibilitas jika diperlukan.
Saluran pipa selalu menghadapi tekanan mekanis dari siklus suhu, fluktuasi tekanan, dan beban dinamis. Tanpa akomodasi yang tepat, tekanan ini dapat menyebabkan retak lelah, kebocoran, atau kegagalan besar. Kompensator adalah solusi teknik yang menghilangkan tekanan ini dan meningkatkan ketahanan sistem.
Pengurangan Stres dan Umur Panjang
Dengan menyerap ekspansi dan kontraksi, kompensator mencegah akumulasi tegangan termal pada pipa, katup, dan sambungan, sehingga memperpanjang masa pakai.
Kekompakan dan Efisiensi Ruang
Dibandingkan dengan loop atau tikungan ekspansi yang panjang, kompensator memberikan penyerapan perpindahan dalam paket yang kompak.
Beban Struktural Lebih Rendah
Perangkat ini mengurangi perpindahan beban ke jangkar atau struktur bangunan, sehingga mengurangi kebutuhan akan dukungan yang dirancang secara berlebihan.
Tata Letak Sistem yang Disederhanakan
Dengan lokalisasi kompensasi fleksibel, desain perpipaan menjadi lebih mudah dan mengurangi kompleksitas.
Kontrol Kebisingan dan Getaran
Mitigasi getaran dan denyut membantu mengurangi tingkat kebisingan dan melindungi peralatan sensitif.
Kemampuan Beradaptasi terhadap Berbagai Kondisi
Kompensator yang dipilih dengan baik dapat menangani perpindahan multi arah (aksial, lateral, sudut).
Penghematan Biaya Selama Siklus Hidup
Meskipun biaya awal lebih tinggi dibandingkan sambungan kaku, penghematan dari pengurangan pemeliharaan, waktu henti, dan pengerjaan ulang sering kali sepadan dengan biaya yang dikeluarkan.
Potensi Keterbatasan yang Perlu Dipertimbangkan
Kisaran kompensasinya terbatas — pergerakan yang terlalu besar di luar desain dapat membahayakan.
Tekanan dorong harus dikelola, terutama untuk tipe aksial.
Biaya desain siklus tinggi dan suhu tinggi dapat meningkat secara signifikan.
Pemasangan, penyelarasan, dan dukungan yang tepat sangat penting untuk kinerja; penerapan yang salah menyebabkan kegagalan dini.
Mengingat trade-off ini, penggunaan kompensator harus dibenarkan melalui tekanan termal dan analisis mekanis yang menyeluruh. Dalam banyak penerapan—terutama pada pembangkit listrik, petrokimia, HVAC, dan instalasi industri—manfaatnya jauh lebih besar daripada biaya tambahannya.
Kompensator Aksial
Tangani pemanjangan/kompresi aksial saja. Ideal untuk lari lurus dengan titik tetap yang jelas.
Kompensator Lateral
Mengakomodasi perpindahan ke samping; batang pengikat sering digunakan untuk mengontrol kekuatan gerakan.
Kompensator Sudut
Dirancang untuk melenturkan pada suatu sudut terhadap titik pivot.
Kompensator Universal (Multi-Bawah).
Gabungkan fleksibilitas aksial + lateral + sudut dalam satu unit — berguna dalam geometri perpipaan yang kompleks.
Tekanan Seimbang (Dorongan Seimbang)
Geometri internal menetralkan gaya dorong tekanan, mengurangi beban pada struktur penahan.
Bellow dan bagian penghubung harus dipilih dari baja tahan karat, paduan nikel, atau bahan lain yang sesuai dengan cairan, suhu, dan kondisi lingkungan.
Dalam sistem korosif atau suhu tinggi, paduan eksotik (Inconel, Hastelloy) atau pelapis dapat digunakan.
Perkirakan total perjalanan yang diharapkan (aksial, lateral, sudut) selama siklus suhu. Pilih desain yang menawarkan margin dan kemampuan kelelahan siklus yang tinggi.
Pastikan tekanan dan suhu terukur kompensator sesuai atau melebihi kondisi sistem, dengan margin keselamatan.
Pilih ujung las, flensa, beralur, atau berulir agar sesuai dengan sistem Anda. Pastikan terdapat izin pemasangan yang memadai (termasuk untuk pemindahan di masa mendatang). Izinkan akses inspeksi dan pemeliharaan.
Penahan dan pemandu eksternal yang tepat mencegah pembengkokan atau tekuk kompensator yang tidak diinginkan. Pengekangan mungkin diperlukan untuk membatasi perpindahan atau mengendalikan jalur beban.
Elemen bellow melentur (melipat atau membuka) sebagai respons terhadap perubahan panjang pipa atau pergeseran pelurusan.
Dalam gerakan aksial, lipatan menekan atau memanjang, menyerap perpindahan.
Dalam gerakan lateral atau sudut, bellow ditekuk atau diputar sesuai (tergantung desain).
Batang pengikat atau pemandu eksternal dapat mengontrol arah gaya dan mencegah tegangan berlebih.
Tabung pemandu internal, selongsong, atau penguat dapat digunakan untuk mengurangi turbulensi aliran dan membatasi paparan gaya fluida pada bellow.
Penyelarasan: Pastikan kompensator sejajar dengan pipa untuk menghindari pembebanan samping.
Jangkar dan Pemandu: Pasang jangkar, pemandu, dan penahan sesuai gambar desain.
Uji Pergerakan: Sebelum dioperasikan, gerakkan kompensator melalui gerakan penuhnya untuk memverifikasi jarak bebas.
Pramuat Termal: Terkadang pra-kompresi dingin diterapkan untuk memusatkan kompensator pada jangkauannya.
Dukungan: Kompensator harus didukung sebagai bagian dari desain perpipaan untuk menghindari kendur.
Pengelasan/Flanging: Gunakan teknik pengelasan dan flanging yang benar, hindari distorsi.
Inspeksi Visual Secara Reguler: Carilah retakan, perubahan bentuk, atau tanda-tanda kelelahan.
Pemeriksaan Kebocoran: Perhatikan kebocoran di sekitar lasan atau gasket.
Pemantauan Siklus: Catat jumlah siklus dan bandingkan dengan umur desain.
Pemantauan Getaran: Pastikan tingkat getaran tetap dalam ambang batas yang dapat diterima.
Perencanaan Penggantian: Berdasarkan keausan, rencanakan penggantian sebelum kerusakan.
Pembersihan: Jaga agar bagian bawah dan sekitarnya bebas dari kotoran yang dapat bergesekan atau terkikis.
Kompensator Cerdas / Berkemampuan Sensor
Menanamkan pengukur regangan, sensor perpindahan, atau sensor pemantauan kesehatan untuk memprediksi kelelahan dan memperingatkan pemeliharaan.
Paduan & Pelapis Tingkat Lanjut
Penggunaan material berperforma tinggi (paduan nikel, pelapis keramik) untuk lingkungan ekstrem (cairan superkritis dan agresif).
Desain Multi-Sumbu yang Ringkas
Geometri baru memungkinkan fleksibilitas yang lebih tinggi pada tapak yang lebih kecil untuk pemasangan yang rapat.
Aplikasi Manufaktur Aditif
Penggunaan potongan transisi cetakan 3D atau elemen geometris kompleks untuk mengoptimalkan kinerja.
Integrasi dengan Digital Twin & Analisis Prediktif
Memantau perilaku kompensator dalam operasi langsung dan mengintegrasikan ke dalam kembaran digital pabrik untuk pemeliharaan prediktif.
Ketika pasar mendorong efisiensi yang lebih tinggi, tekanan/suhu yang lebih tinggi, dan margin yang lebih ketat, kompensator harus berevolusi. Sistem seperti pembangkit listrik ultra-superkritis, reaktor kimia canggih, dan aplikasi energi baru (misalnya sistem hidrogen) menerapkan persyaratan yang lebih menuntut. Kompensator masa depan tidak hanya harus fleksibel namun juga memberikan umpan balik diagnostik dan terintegrasi secara mulus ke dalam sistem pintar.
Produsen dan kelompok penelitian dan pengembangan banyak berinvestasi dalam analisis siklus hidup, sensor, material baru, dan modularisasi sistem kompensator. Permintaan terhadap energi terbarukan, LNG, transmisi hidrogen, sistem energi distrik, dan manufaktur maju semakin meningkat. Fokusnya beralih dari ketahanan mekanis murni ke sistem yang cerdas dan terintegrasi.
T: Bagaimana cara menentukan apakah akan menggunakan kompensator aksial, lateral, atau sudut?
A: Hitung perkiraan perpindahan di setiap arah berdasarkan ekspansi termal pipa, toleransi penyelarasan, perpindahan tumpuan, atau penurunan. Jika sebagian besar bersifat aksial, maka kompensator aksial mungkin cukup. Jika terdapat ketidaksejajaran lateral atau sudut, pertimbangkan kompensator lateral, sudut, atau universal. Analisis tingkat lanjut (elemen hingga, analisis tegangan) sering kali memandu keputusan ini.
T: Apa yang terjadi jika kompensator beroperasi melebihi rentang pergerakan yang dirancang?
J: Pengoperasian melebihi batas desain dapat menyebabkan kelelahan logam, tekuk, tegangan berlebih pada bellow atau konektor, dan akhirnya kegagalan (retak atau bocor). Hal ini sangat mengganggu siklus hidup dan dapat menyebabkan kerusakan mendadak yang sangat parah. Oleh karena itu, batas dan batasan keselamatan desain sangatlah penting.
Kompensator pipa sangat penting bagi sistem perpipaan yang tangguh dan efisien, menawarkan penghilangan tegangan, peredam getaran, dan koreksi kesejajaran. Kombinasi material, kapasitas pergerakan, dan integrasi sistem yang tepat sangat penting untuk kinerja jangka panjang. Dengan meningkatnya sistem cerdas dan permintaan akan efisiensi operasional yang lebih tinggi, kompensator pun berkembang—tidak hanya sebagai komponen mekanis pasif, namun juga sebagai aset cerdas yang dipantau dalam jaringan perpipaan modern.
